Manomètre de test pour lave-yeux BD-501G
01

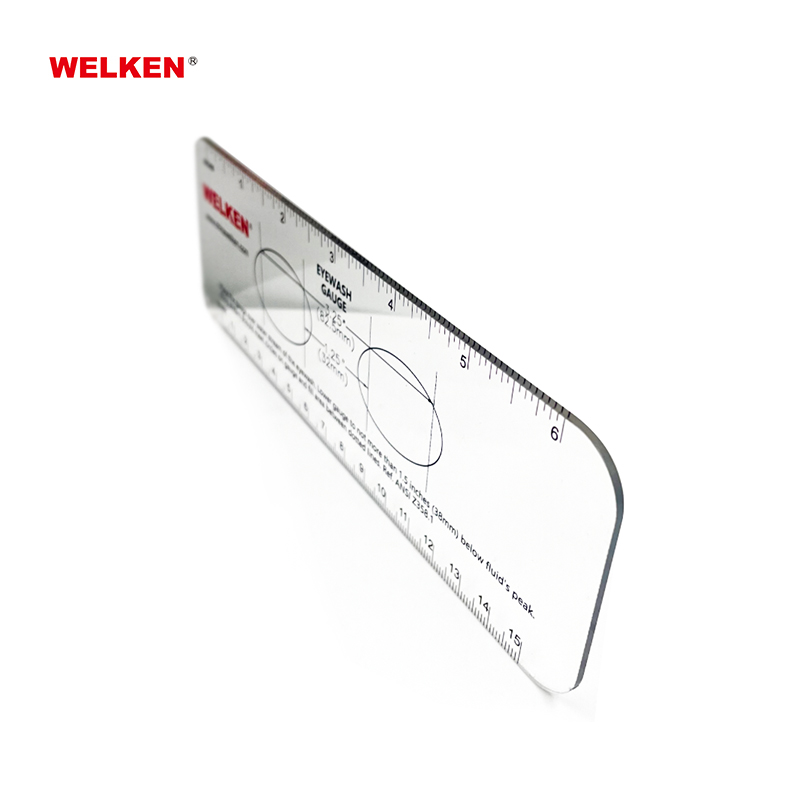

Construction en acrylique transparent : Fabriqué en acrylique transparent et durable qui permet une vue claire et dégagée du flux d'eau pendant les tests.
02

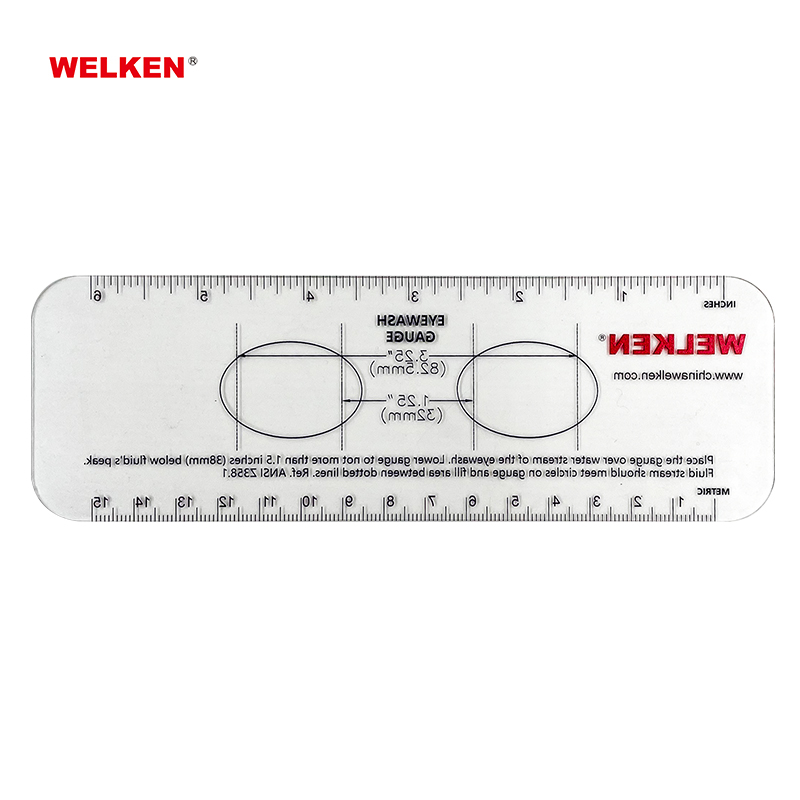

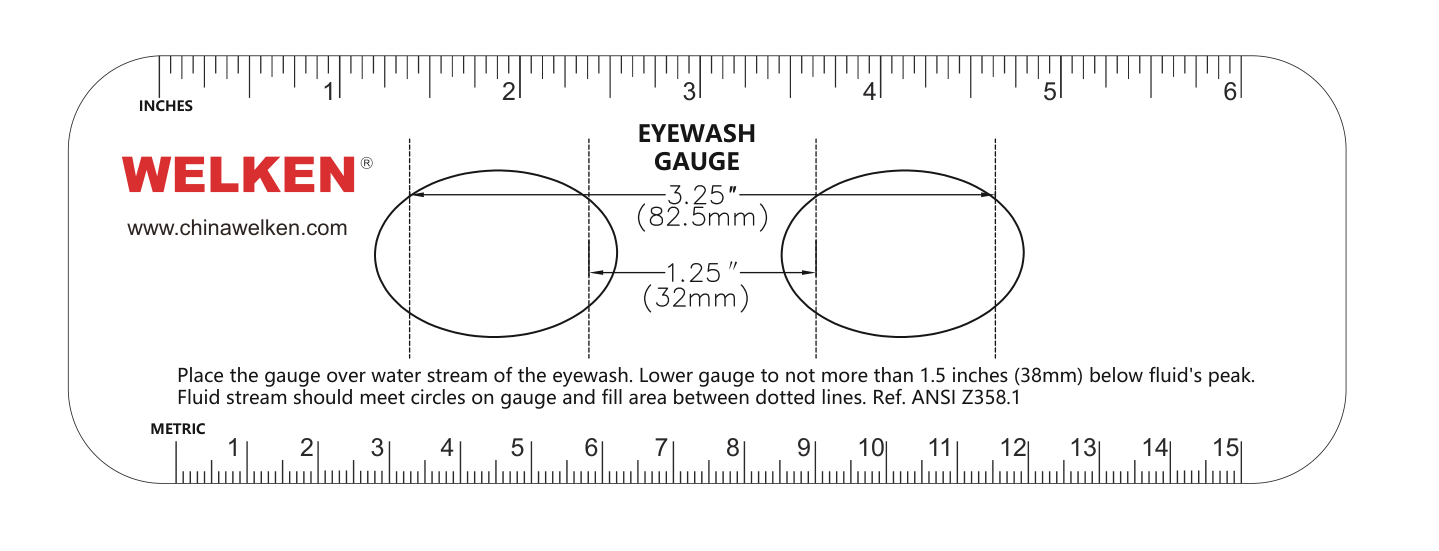

Motif de test à double cercle : Deux cercles cibles imprimés, espacés de 3,25" (82,5 mm) et d'un diamètre de 1,25" (32 mm) chacun, marquent la position et l'écartement corrects pour les deux flux oculaires.
03

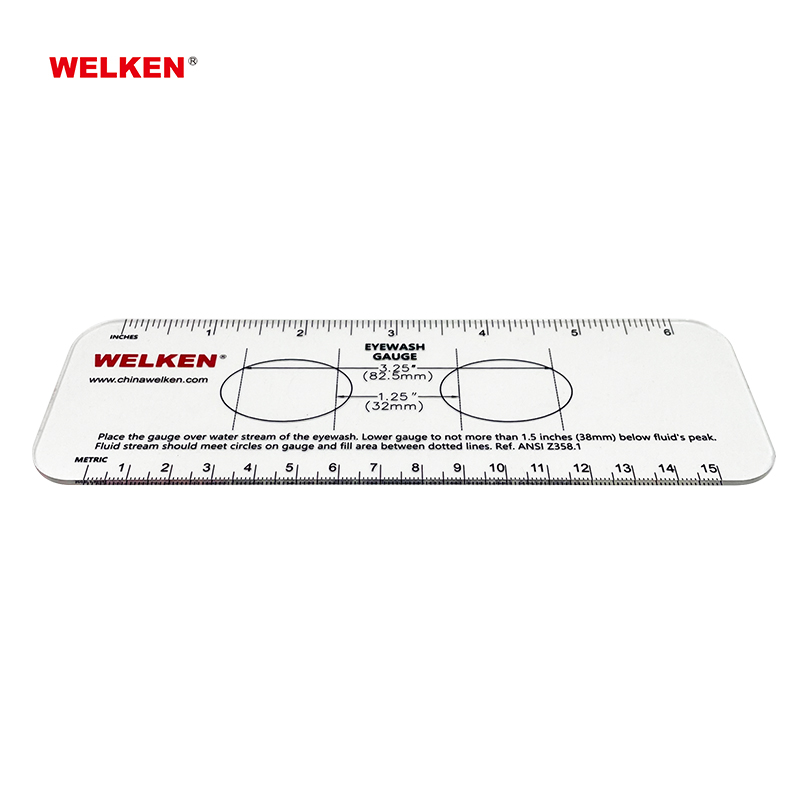

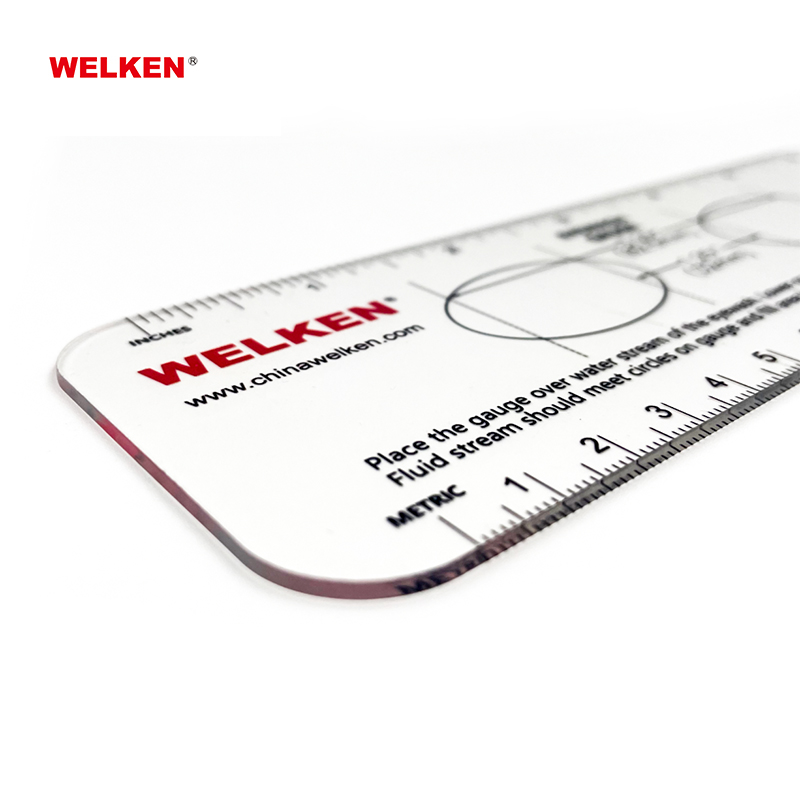

Échelle de règle intégrée : Les graduations doubles en pouces/métriques (0-6" et 0-15cm) le long des bords de la jauge permettent de mesurer la hauteur et l'espacement en une seule étape.
04
Tests rapides et sans outils : Il suffit d'abaisser le manomètre au-dessus du jet de la douche oculaire activée pour vérifier la conformité en quelques secondes – aucun outil ni installation supplémentaire n'est requis.
05
Référence ANSI Z358.1 : Les instructions d'utilisation imprimées et le guide de conformité permettent de conserver à portée de main, sur le lieu d'utilisation, la procédure de test correcte.
06
Compact et portable : Son format compact et plat facilite son transport dans une sacoche à outils ou un porte-documents pour les inspections sur site et les tests de réception en usine.
| Fonctionnalité | Spécification |
| Modèle | BD-501G |
| Matériau de jauge | acrylique transparent |
| Dimensions de la jauge | 18 x 6 cm (L x l) |
| Espacement du cercle cible extérieur | 3,25" (82,5 mm) |
| Diamètre du cercle cible | 1,25" (32 mm) |
| Graduations d'échelle | Pouces (0-6") et système métrique (0-15 cm) |
| Référence de test | ANSI Z358.1 |
• Placez le manomètre au-dessus du jet d'eau du lave-œil.
• Abaissez le manomètre à un niveau ne dépassant pas 1,5 pouce (38 mm) en dessous du pic du fluide.
• Vérifiez que le flux de fluide rencontre les cercles sur le manomètre et remplit la zone entre les lignes pointillées.
• Norme de référence : ANSI Z358.1.

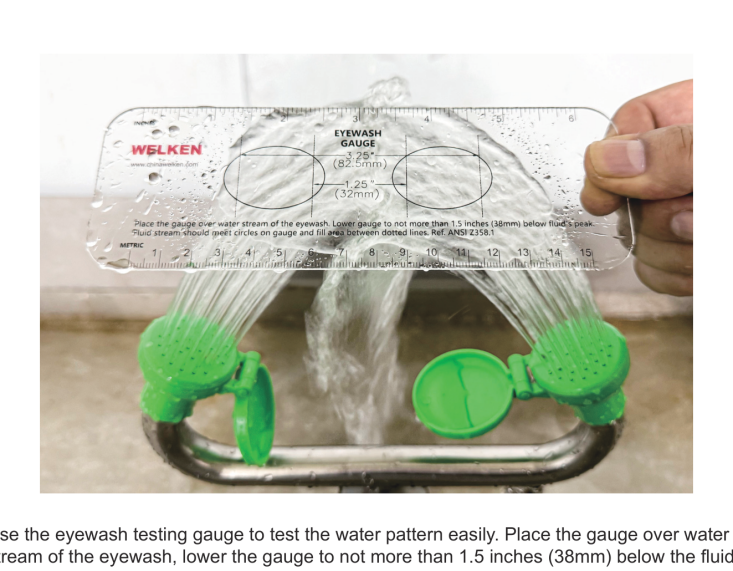

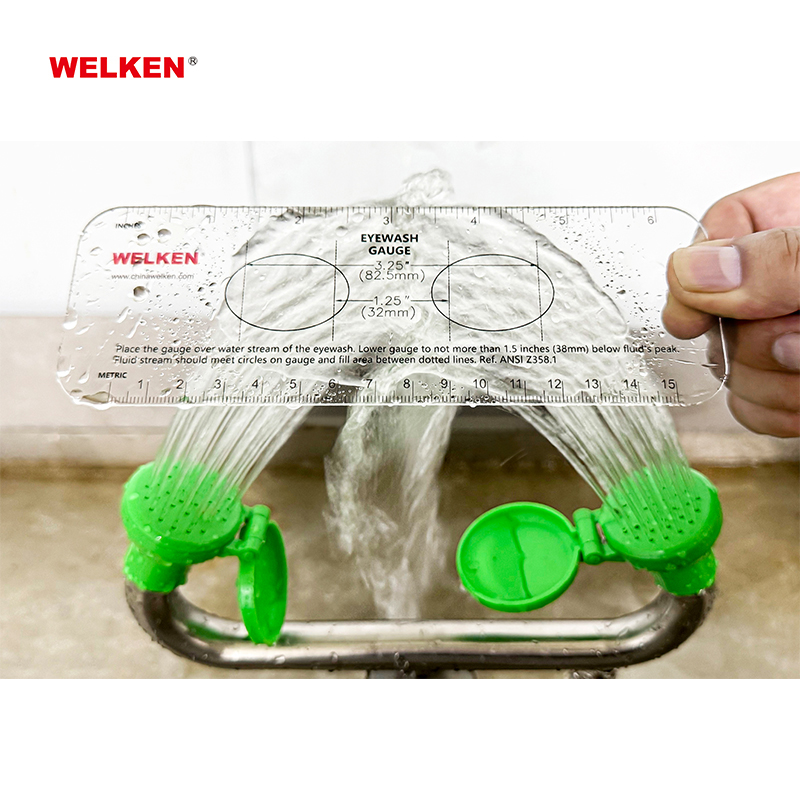

Le BD-501K en utilisation, vérifiant le jet d'eau d'une station de lavage oculaire murale.
